Elegant

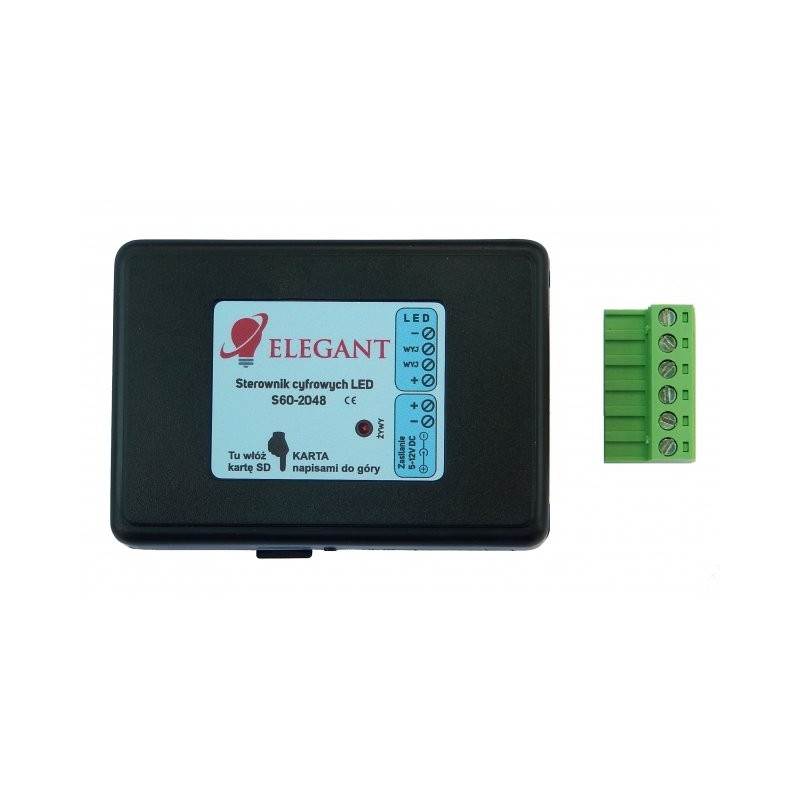

Sterownik Cyfrowy Led Rgb S60 - Odczyt Animacji Z Kart Sd

Sterownik LED Elegant S60-2048 - odczyt animacji z kart SD Sterownik cyfrowy LED S60 odczytuje animacje z kart pamięci micro SD, więc dzięki niemu jesteśmy w stanie stworzyć własne, wyjątkowe animacje świetlne w darmowym programie "Jinx!". Umożliwia on tworzenie animacji i napisów oraz nagrywanie ekranu komputera jako animacji dla oświetlenia cyfrowego. Sterownik S60-2048 przy odtwarzaniu z kart pamięci pilot umożliwia przełączenie animacji oraz regulację jasności i szybkości programów. Sterownik LED RGB S60 z czytnikiem kart SD przeznaczony jest do sterowania taśmami cyfrowymi LED RGB, a obsłużymy go przy pomocy pilotów z serii Mi-Light (z możliwością podziału na strefy oświetlenia). Sterowniki Elegant zasilane są prądem o napięciu 5-12V, a ich maksymalne obciążenie wynosi 5A (60W dla 12V), a przy zastosowaniu złącza śrubowego 8A (96W dla 12V). Tryby pracy: tryb paska- efekt na podłużnej taśmie lub pikselach LED tryb matrycowy- tworzenie ekranu z diod LED W trybie matrycy sterownik obsługuje 2048 pikseli natomiast w trybie paska 1000 pikseli. Ilość wszystkich pikseli nie może przekraczać liczby 2048. Wymiar X oraz Y matrycy nie może przekraczać liczby 255 pikseli. Karta pamięci typu SD lub SDHC powinna być sformatowana w formacie FAT32 lub FAT. Obsługiwane układy scalone: WS2811, WS2812S, WS2812B, WS2812D, PD9823, SK6812, TM1803, TM1804, TM1809, UCS1903, UCS1909, UCS1912, UCS2903, UCS2909, UCS2912, APA104 Parowanie pilota ze sterownikiem: Do każdego sterownika muzycznego możemy przypisać konkretny pilot i zaprogramować go pod konkretną strefę. Jeżeli tego nie zrobimy, sterownik nie będzie reagował na pilota. Aby to zrobić należy: Podłączyć do sterownika cyfrowe diody LED Włączyć zasilanie sterownika i w przeciągu 2 sekund od włączenia nacisnać krótko przycisk "M" Nacisnąć przycisk strefy do której chcemy przypisać dany odbiornik. Taśma LED powinien wtedy zamigać. Obsługiwane piloty: FUT092 FUT096 Pamięć ustawień Sterownik zapamiętuje ustawienia po 10 sekundach od ostatniego użycia pilota. Sterownik cyfrowy LED S60-2048 - konfiguracja i ustawienie kolorów W celu skonfiugrowania sterownika i ustawienia w nim odpowiednich kolorów należy: Podłączyć taśmę LED do pierwszego wyjścia, a następnie włączyć zasilanie sterownika Wcisnąć dwa razy każdy z przycisków: "S-", potem "M" a następnie "S+". Ważne aby po włączeniu sterownika nie dotykać wcześniej żadnych innych przycisków. W tym momencie diody powinny zaświecić się. Teraz, dotykając wielokrotnie "0" na wyłączniku głónym doprowamy do tego by pierwsze trzy diody świeciły kolejno w kolorach: czerwony, zielony, niebieski. Odczekujemy minimum 3 sekundy i wyłączamy zasilanie Kolejna rzecz, którą należy ustawić, konfigurując sterownik S60-2048 są wymiary podłączonej matrycy LED oraz sposób jej ułożenia (wariant). Wymiar X (szerokość) ustawia się przyciskami pierwszej strefy (na dole pilota). Ustawiony wymiar sygnalizuje liczba zapalonych czerwonych diod (sekcji) na samej taśmie LED. Chodzi o diody na dalszej części taśmy, które liczymy od szóstej sekcji. Naciskanie przycisków 1 i 0 pierwszej strefy (na pilocie) powoduje dodawanie lub odejmowanie czerwonych punktów. W taki sam sposób ustawiamy wymiar Y (wysokość) z tym, że używamy do tego przycisków drugiej strefy a kolor diod jest żółty. Z kolei trzecią strefę wybieramy numer wariantu matrycy (kolor diod niebieski). Tryb paska (efekt na taśmie lub pikselach LED) W przypadku kiedy wymiar Y jest ustawiony na 1 to sterownik pracuje w trybie paska a nie matrycy (w takim wypadku nie trzeba wybierać wariantu matrycy). Dla animacji odtwarzanych z karty SD pierwsze X pikseli (ustawiony wymiar X) zostanie powtórzony do samego końca taśmy (do piksela nr 1000). Tryb matrycowy (tworzenie ekranu z diod LED). Tryb matrycowy ma 8 wariantów - wynikają one ze sposobu ułożenia pikseli LED w matrycy. Piksele układa się zawsze wężykiem ale zacząć możemy od dowolnego z czterech rogów matrycy i obrać jeden z dwóch kierunków układania taśmy LED lub pikseli. Mamy następujące warianty do wyboru: 1. Piksele ułożona wężykiem od lewego górnego rogu matrycy, idąc w prawo i zawracając w prawym górnym rogu. Kolejna linia pikseli wraca do lewej strony i znowu zakręca wężykiem 2. Wężykiem od prawego górnego rogu w lewo wariant 3. Wężykiem od lewego dolnego rogu w prawo 4. Wężykiem od prawego dolnego rogu w lewo wariant 5. Wężykiem od lewego dolnego rogu do góry 6. Wężykiem od lewego górnego rogu do dołu wariant 7. Wężykiem od prawego dolnego rogu do góry 8. Wężykiem od prawego górnego rogu do dołu Po wykonaniu ustawień odczekać minimum 3 sekundy i możemy wyłączyć zasilanie. Sterownik cyfrowy Elegant S60-2048 - darmowy program "Jinx!" Sterownik LED RGB S60 odczytuje z karty pamięci SD pliki typu "JNR", czyli takie utworzone przy pomocy programu "Jinx!" przy użyciu funkcji "File recorder". Zalecamy aby matryca w programie "Jinx!" miała takie same wymiary jak matryca
